Cómo elegir la bandeja de cable correcta para plantas industriales

Seleccionar la bandeja de cables apropiada para entornos industriales requiere una consideración cuidadosa de la capacidad de carga, el material, la resistencia a la corrosión, el tipo de cable y las condiciones de instalación. A continuación se muestra una guía paso a paso para ayudarlo a elegir.

1. Determine el tipo de bandeja de cable

Las plantas industriales generalmente usan estos cuatro tipos principales de bandejas de cables:

Recomendación industrial:

- Cables de alimentación y control → Ladera o bandeja de fondo sólido

- Cables de datos y fibra óptica → malla de alambre o bandeja perforada

- Ambientes químicos duros → acero inoxidable o bandeja FRP

2. Contrasidere la resistencia al material y la corrosión

Las plantas industriales a menudo tienen humedad, productos químicos y altas temperaturas, por lo que la selección de material es crucial:

Recomendación industrial:

- Fábricas estándar → Acero galvanizado en caliente

- Plantas químicas → Acero inoxidable 316 o FRP

- Humedad al aire libre/alta → recubierta en polvo o aluminio

3. Calcule la capacidad de carga y el relleno de cable

Los cables industriales pueden ser pesados, por lo que asegúrese de que la bandeja pueda soportar el peso:

Pautas de capacidad de carga:

- Ligera: 50–100 kg/m (cables de control)

- Servicio medio: 100–200 kg/m (cables de alimentación)

- Servicio pesado: 200–500 kg/m (cables HV, plantas mineras)

Relación de relleno de cable (estándares NEC/IEC):

- Cables de alimentación → Máx 50% de llenado

- Cables de control → Máx 70% de llenado

- Evite la sobrecarga → previene problemas de sobrecalentamiento y mantenimiento

Recomendación industrial:

- Use bandejas de escalera para cables pesados ​​(tramos largos).

- Use bandejas de fondo sólido donde la protección del cable sea crítica.

4. Factores ambientales y de seguridad

Las plantas industriales tienen desafíos únicos:

Resistencia a la corrosión → Elija acero inoxidable o FRP en zonas químicas.

Protección contra incendios → Use bandejas con clasificación de incendios (certificadas por UL/CE) en áreas de alto riesgo.

Resistencia al impacto → bandejas de servicio pesado para minería, petróleo y gas.

EMI blindaje → bandejas de aluminio o acero para electrónica sensible.

Recomendación industrial:

- Aceite y gas → recubrimiento de fuego de acero inoxidable

- Food & Pharma → Ssits SS 316 Bandejas

- Industria minera y pesada → acero galvanizado extra espeluznante

5. Consideraciones de instalación y mantenimiento

- Diseño modular → Instalación más rápida (por ejemplo, sistemas de clip rápidos).

- Accesibilidad → bandejas abiertas (escalera/malla) para facilitar adiciones de cables.

- Soporte de espaciado → típicamente 1.5m - 3m (ajuste en función de la carga).

- Juntas de expansión → necesarias en áreas de alta temperatura.

Recomendación industrial:

- Rutas de cable previas al plan para minimizar las curvas y los soportes.

-Utilice bandejas perforadas donde la ventilación y la accesibilidad son clave.

Lista de verificación final para la selección de la bandeja de cables industriales

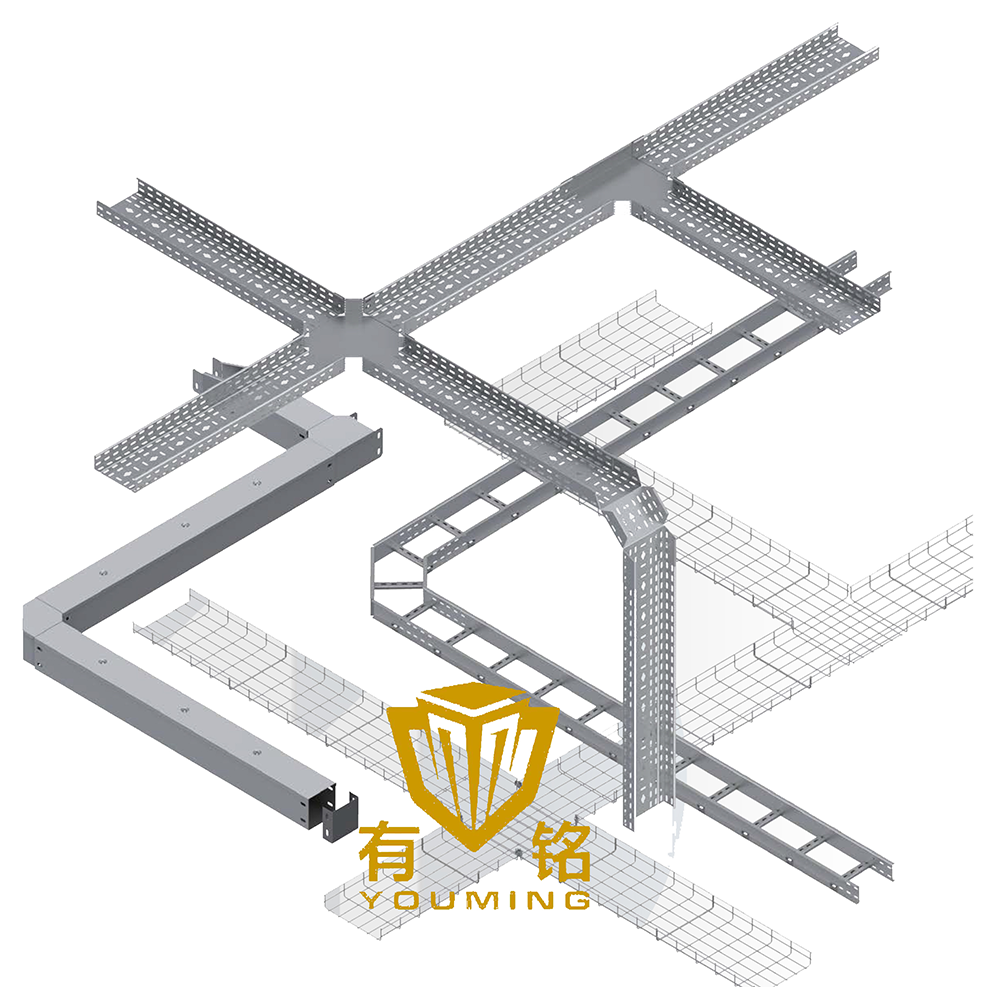

1. Tipo → escalera / malla / sólido / canal

2. Material → galvanizado / inoxidable / aluminio / FRP

3. Cargar → Light / Medium / Heavy Duty

4. Corrosión → Estándar / resistente a los químicos

5. Seguridad contra incendios → ¿Conoce códigos locales?

6. Instalación → fácil de ensamblar y expandir

Consejo profesional: consulte con nosotros para obtener soluciones personalizadas en entornos (por ejemplo, áreas de alto calor y explosivas).

---

Conclusión

Elegir la bandeja de cable correcta para plantas industriales garantiza la seguridad a largo plazo, la eficiencia y el ahorro de costos. Haga coincidir la bandeja con su tipo de cable, entorno y requisitos de carga para el rendimiento.

¿Necesitar ayuda? ¡Contáctenos para un diseño de diseño gratuito y cálculos de carga!

¿Le gustaría recomendaciones para industrias específicas (por ejemplo, petroquímicas, automotrices, plantas de energía) podemos adaptar más los consejos!
